楼盘项目新风系统安装规程

收藏 来源:互联网 新风安装网整理   2020-12-21 08:16:30 阅读量:




近年来,不仅是个人家庭安装新风系统的人越来越多,而且有越来越多的房地产开发商,也在所开发的项目中局部或整体配置了新风系统,作为项目的卖点之一。这使一些对新风系统不太了解的用户心中充满疑惑,为什么要配置新风系统,新风系统的好处有到底哪些,一起来看看本文关于新风系统好处与作用的介绍吧。



一、为什么要安装新风系统



1、人们健康生活的需要



城市建设的蓬勃发展,现代建筑的高密闭性及大量装饰材料的应用,导致室内空气污染日趋严重。由于建筑物自身通风能力的减弱,家具、地毯上的灰尘,皮屑、二氧化碳、甲醛,抽烟的烟雾等的异味,无法正常排出室外,给人体健康造成极大危害,不少人甚至出现头痛、干咳、皮肤干燥发痒、头晕恶心、注意力难以集中的“病态建筑综合症”。尤其几年前在全球范围内传播的SARS病毒和世界各地爆发的禽流感以及近几年各地的雾霾天气,最近国家又提出了PM2.5的空气质量标准,更让人们认识到安装新风系统等室内通风换气设备的重要性。



2、国家新风标准的出台



2004年,沿用了30多年的《采暖通风与空气调节设计规范》GBJ19-87废止了,替之以《采暖通风与空气调节设计规范》GB50019-2003,“最低新风量”的要求首次在国家强制性规范中以强制性条文出现,要求“必须严格执行”。2003年3月1日国家颁布实施《室内空气质量标准》,明确规定室内新风量每人每小时不能小于30m³/h。



3、绿色建筑的标准配置



根据世界卫生组织的定义,“健康住宅”是指能够使居住者在身体上、精神上、社会上完全处于良好状态的住宅,其中第三条就明确提出:健康住宅应该设有换气性能良好的通风设备,能将室内污染物质排至室外,新鲜空气随时补充到室内。



这种室内空气置换系统已成为继楼宇智能化系统、水净化系统和太阳能综合利用节能系统之后,人们追求建筑科技的主流。



二、新风系统的好处和作用



新风系统通过主机将室外新鲜空气过滤净化后,送入卧室及客厅等最需要新鲜空气的地方,同时将室内的污浊空气通过布置在卫生间和走廊的排风口排放到室外,并对污浊空气中的能量进行回收,既提供了高品质的室内空气,又节约了能源,是一种绿色健康节能产品。新风系统的好处很多,它通过科学的组织气流,定点定量对室内进行通风,不仅能够解决上述“病态建筑综合症”,还可以带来以下一些方面的好处和作用:



1)提供新鲜空气。一年365天,每天24小时源源不断为室内提供新鲜空气,不用开窗也能享受大自然的新鲜空气,满足人体的健康需求。



2)驱除有害气体。有效驱除油烟异味、CO2、香烟味、细菌、病毒等各种不健康或有害气体,可避免家里小孩、爱人和老人深受二手烟危害。



3)防霉除异味。将室内潮湿污浊空气排出,根除异味,防止发霉和滋生细菌,有利于延长建筑及家具的使用寿命。



4)减少噪音污染。无需忍受开窗带来的纷扰,使室内更安静更舒适。



5)防尘。避免开窗带来大量的灰尘,有效过滤室外空气,保证进入室内的空气洁净。



6)降低能耗。一年四季持续运转,用电量可能不及你的一台冰箱,并且能够回收排出室外空气中的能量,最大程度的减少了夏季或冬季室内的冷源和热源的损失,减少了空调的能耗。



7)安全方便。避免开窗引起的财产和人身安全隐患。即使家里没人,也能自动新风换气。



通过以上对新风系统好处的介绍可以看出,新风系统是改善室内空气质量,实现室内通风换气行之有效的方法,它可以降低能耗、保护健康、防尘防噪、提高生活的舒适性。在国外发达国家,新风系统已成为住宅必备的配套设施;在国内,新风系统也正悄然流行。



三、新风系统的设计原则



1、定义新风路径—空气的流向必须是科学合理而有序列的。新风从空气较洁净区域进入,由污浊处排出(一般污浊空气从浴室、卫生间排出,新鲜空气从起居室、卧室等区域送入)。



2、确定室内最小新风量—以满足人们日常工作、休息时所需的新鲜空气量。



3、定义新风时间—保证新风的连续性,一年365天一天24小时 连续不间断通风。



4、房地产项目一般在交房之前把新风系统安装好,即建筑过程中安装,故在设计图纸中必须有详细的安装说明,例如进风器的安装位置,离地多少公分,具体安装位置标示等,便于施工中做各项预留。



四、新风系统在房地产项目中的施工安装



1、施工前准备



包括供货、预约施工时间及现场施工交底工作。



1)供货:本地客户供货有两种方式:客户自提、公司配送。



2)预约施工时间:配送货完成后,有施工监理人员根据信息与客户预约具体的施工时间。



a、人员的配备:与工队长提前沟通施工人员及开工时间 ;



b、工具的准备:施工过程中的工具工人自带,防止因为工具问题耽误工期,需要公司配合的应提前申请。



3)、客户准备:客户为进行新风系统的施工进行相关的协调工作,如物品清理、物业进出、水电齐备等。



4)现场施工交底:是施工监理、施工负责人与客户说明,针对现场情况及安装基本原则提出合理化方案,征得客户同意后进行施工。



2、主机吊装



主机是新风系统中的核心部件,是系统发挥作用的动力源,也是唯一可能出现噪音的部件。主机的吊装要科学谨慎。



1)主机安装前必须检查外观尺寸、性能参数,是否适用于本安装环境。检查风机叶轮与机壳间的间隙和风扇转动是否符合要求,箱体内应无杂物。



2)吊装主机的原则:主机排风出口可直通风道或者室外。机器距离风道不宜过短(小于0.5米),进入通风竖井的管道不应太长,以通风竖井内长的1/5为宜。机器安装最好能直连风道(或室外排气口),应尽量没有弯度以减少阻力。主机安装应牢固、水平,吊杆螺母必须有防松和减震措施,保证安全牢固无振动。在主机吊装位置下方的吊顶,必须留有大小合适的检修口,安装位置应便于安装与检修保养。



3、管路排布



在一套新风系统的安装过程中,管路的排布是非常关键的部分,因为管路的排布会影响到系统风量损耗、系统噪音等多个方面。



a、一般要求



1)通风管径尺寸应根据主机接口大小、风量大小及风压进行合理选择,通风管道规格的检查,风管以内径为准,其配件以外径为准。



2)圆形风管的斜插式三通或四通,其夹角宜为15°~60°,夹角的允许偏差为不大于3°。



3)风管和配件内外面应平整无裂漏、圆弧均匀、纵向接缝应错开,咬口缝应紧密,宽度均匀。



4)复合材料风管的覆面材料为不燃在(或阻燃)材质较好,内部的绝热材料应为不燃或难燃B1级,且对人体无毒害的材料。



5)与主机连接的管道内壁应光滑,尽量保持平直,减少弯头的使用以减少阻力;(双向流系统)新风管道进风口应设过滤网罩;进风口位置应选在空气不受污染的地方。



6)风管与部件支、吊、托架的配件、射钉或膨胀螺栓(含组合膨胀螺栓)位置应安装正确且到位、牢固可靠,埋入部分应去除油污,并不得涂漆。



7)用膨胀螺栓(含组合膨胀螺栓)固定支、吊、托架时,应符合膨胀螺栓使用技术条件规定执行。支、吊、托架的形式应符合设计规定。当设计无规定时,可如下进行:排气罩的安装宜在设备就位后进行,位置应正确,固定应可靠,支、吊架的设置应不影响其它部分操作。



8)安装膨胀螺栓时,须配件完整。吊筋旋转到膨胀螺栓完全张开为宜,吊筋长度应以吊顶下平为直准,减去吊顶厚度、风管及管卡长度,准确测量后,得出数据。为利于安装,吊筋两端头应打坡。



9)在PVC管道的安装中,不能使用90度弯头,应使用45度弯头,以减少风阻。管道安装要稳固,与风机接口处用胶带(PVC管道不可直接相连,应采用软连接)固定结实,避免风管的脱落。



b、具体连接要求



为减少材料浪费与安装误差,在安装前,据现场测量的精确结构数据,进行预装配。



1) 直接(管箍)的预装配






所有PVC管道端口须打坡口,从而使PVC管与管件直接、充分接触。刷PVC胶前,直节里面、PVC管插头外面的杂物及灰尘应清理干净;对接完成后,PVC管两端应垫至水平状态,再检查是否在同一直线上,凉干后备用。其它连接类似。



2)45度弯头的安装

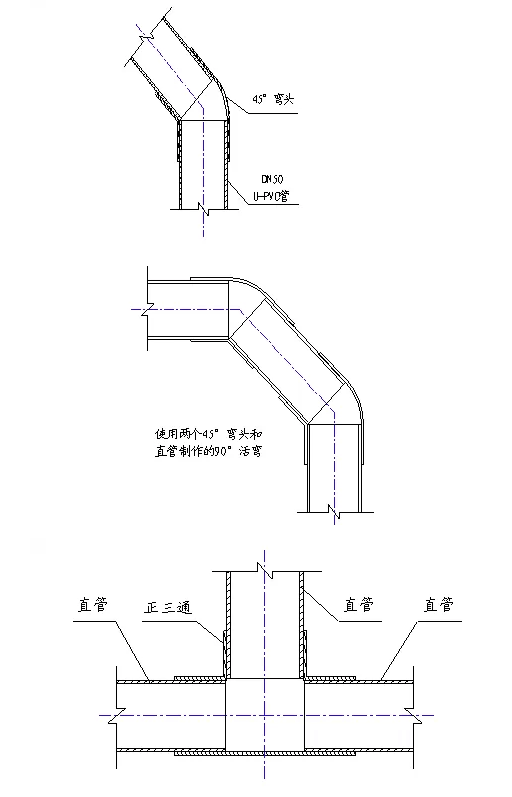

两个45度弯头与直管组成90度大弯儿,正三通安装,45度三通安装,45度三通和45度弯头共同组成90度三通,直接件(管箍)的连接安装如下图:






4、风口安装



1)排风口的安装



a、排风口的位置



卫生间排风口应尽量安装在马桶之上。其它由主机连出的排风管路应尽量短直,我们建议管路不出卫生间。这样可以使新风与排风充分混合后完全置换循环排出,避免通风死角。



b、排风口的安装



排风口分侧排、直排两种形式,排风口安装要牢固,风口紧贴墙壁或吊顶。



2)进风器的安装



a、进风器位置



进风器位置一般建议选择在住宅的窗户下方(距离地面不小于50cm)、暖气上方处等处,方便安装与维护,并且不影响室内物品的摆放。要尽量避免死角,较好的方式是进风器与排风口成对角线使新风与室内污浊空气形成对流循环,避免室内空气出现通风死角。



b、进风器的安装

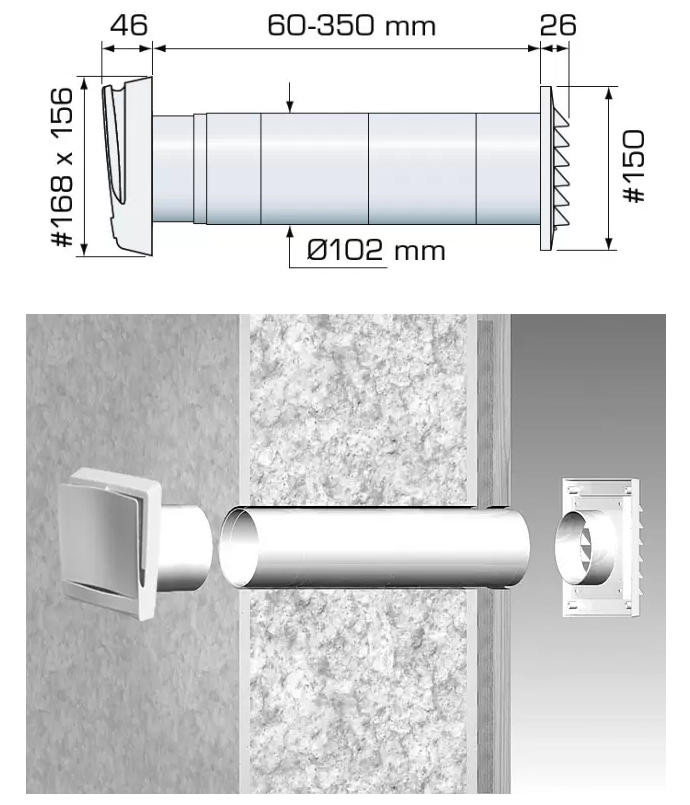

进风器的安装要牢固,室外防雨部分可使用自攻丝与防水玻璃胶(特殊情况可使用防水泡沫胶)进行固定,但方向不可倾斜以免影响防雨效果。室内部分可使用中性玻璃胶或自攻丝进行固定,风口里外部分都应紧贴墙壁。具体安装如下两图:




c、三维滤纤滤芯的安装与更换

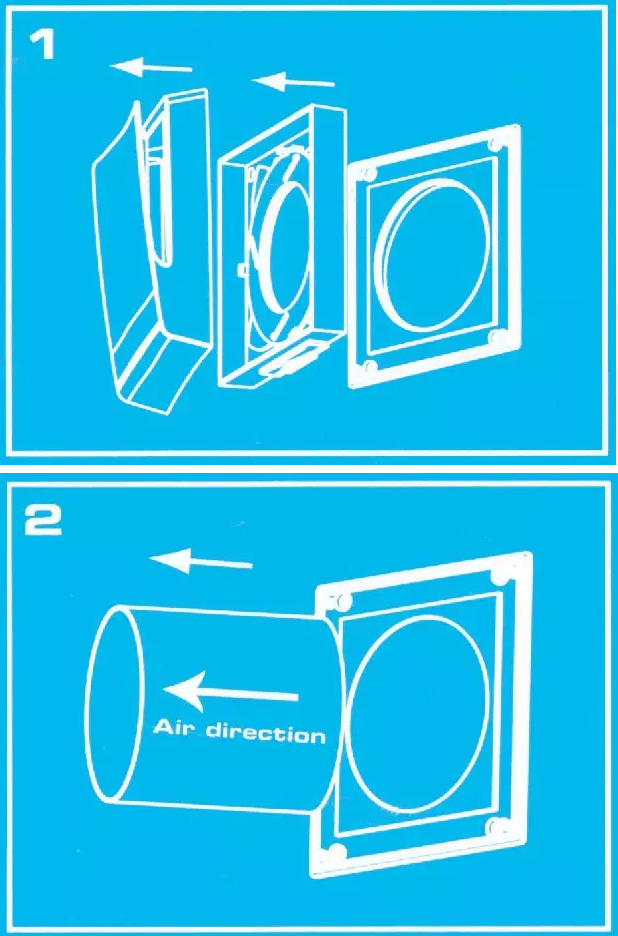

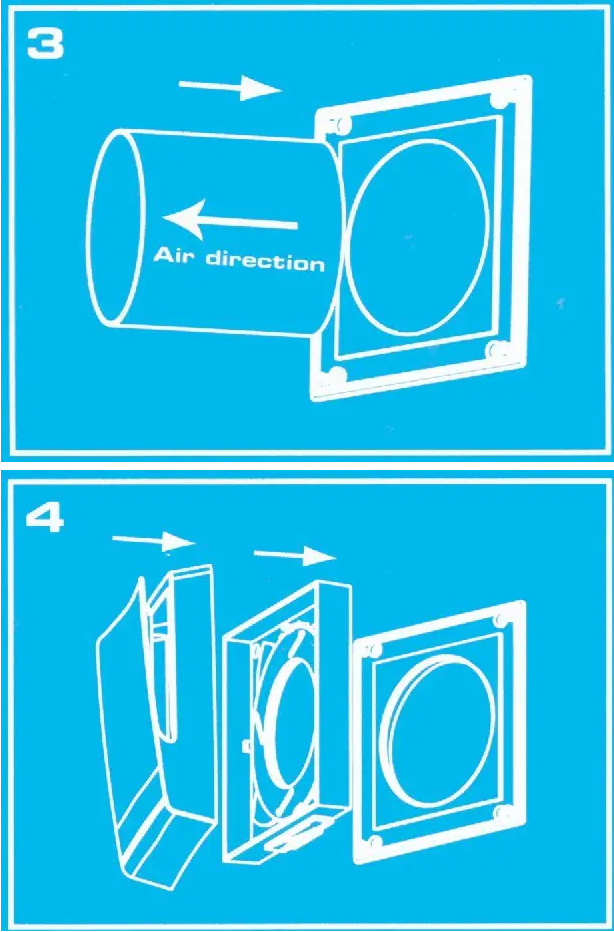

  进风器我们采用的是瑞典原装进口Fresh进风器,它有独有的过滤装置——三维静电滤纤滤芯。在进风器安装完毕固定好后,进行滤芯的安装,具体安装与更换如下四图:




3)穿梁开孔要求



一般排风口不出卫生间的设计,不会对建筑结构产生破坏,如遇特殊建筑结构或特别需求,需要从梁体处开孔时,建议使用过梁器或在梁体中间打孔。禁止情况:1、禁止在宽度小于30cm的建筑梁体上开孔;2、禁止在建筑梁体开孔直径大于10cm;3、其它国家或山东省建筑法律法规禁止的行为。



5、控制器安装



1)主机安装中选用的电源线及电气元件,必须使用经国家强制认证的产品。



2)主机安装必须要接入可靠接地系统,接地导线的截面积不小于相线截面积。



3)敷设线路时,根据规定要求,对线路相线、零钱、保护接地(接零)线应采用不同颜色的线。一般要求:单相电源的相线宜用红色线,也可用蓝、黄线;三相电源的三根相线(A、B、C)应分别使用红、黄、绿颜色的线,零线用黑色线,接地线用黄绿双色线。



4)导线穿线管可根据其敷设的环境选用。根据开关电气国家标准:GB16915.1-2003/GB16915-2(家用及类似用途固定式电气装置的开关)暗装开关安装要求距地面l.2米~1.4米,距门框水平15厘米~20厘米。同一室内的开关高度应一致为好。在施工中监督电工严格按照操作规程进行施工,在开关安装完毕后,一定要进行实际的使用,看看这些部位是否有发热现象,检验合格后方能使用。



5)开关可承载电流范围应与主机实际参数匹配,遥控开关应避免金属物品阻碍干扰无线信号,并且告知客户无线开关遥控的可靠距离范围。



6、施工后现场的清理



安装结束后,施工人员将施工中产生的垃圾应堆整并且及时彻底的清理出去,做到工完料清。
